jueves, 25 de noviembre de 2010

dos [noche]


unA [noche]


fotomontAndo



montAndo

descomposición_unidAd

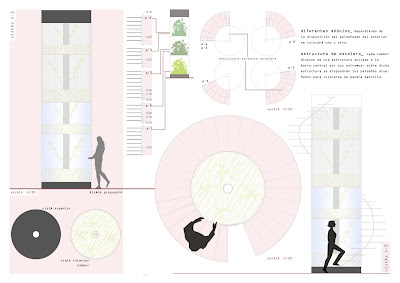

Éstas son las piezas que componen el cilindro_invernadero, aún falta por definir el eje central, que en la realidad tendrá una longitud igual a cada una de las piezas y con un sistema de conexión con el inferior y el superior, de tal manera que de continuidad a las instalaciones que circulan por este eje (riego, calor, iluminación), además este elemento será el encargado de soportar la escalera que rodeará perimetralmente el cilindro y que aún está por definir.

El último tambor tiene la función de captar el agua, y posiblemente también almacenarla (en pequeñas cantidades, para no tener una carga excesiva), por otro lado será también un captador de calor (radiación solar) y acumulador, de modo que se pueda emplear para calefactar el invernadero durante la noche, en caso de bajas temperaturas.





martes, 23 de noviembre de 2010

y por lA noche___






Pruebas de iluminación de un conjunto



Sería esta la imagen de los invernaderos tras formar el conjunto, intento plasmar aquí unas vistas de la imagen que podrían tener vistos en el lugar...

ideAndo[...]3

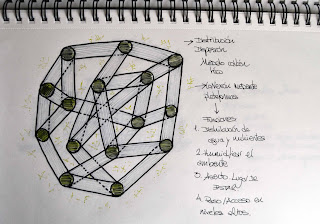

Proceso de colonización del entorno, disposición de las unidades sobre el terreno, como expliqué anteriormente se basa en un esquema concéntrico de anillos, que proporcionarán diferentes características climáticas en función de la proximidad al centro o el alejamiento.


ideAndo[...]2




Se intenta con estos dibujos plasmar la disposición de varias unidades de cultivo, a partir de las conclusiones extraídas de los estudios realizados previamente, con estos llego a la conclusión de que la mejor disposición se basa en círculos concéntricos.

Las unidades tendrán diferentes alturas, con el fin de recordar con más fidelidad a la manera en que la Naturaleza funciona.

El problema me surge a la hora de definir las plataformas, ya que la manera de hacerlas útiles complica la forma, además del modo de montaje...

En un rato pondré fotos de todas estas modificaciones, además de plasmar como funcionaría por la noche.

ideAndo[...]

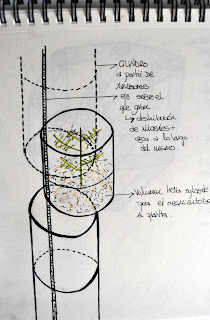

Búsqueda de la forma, estos dibujos tratan de definir el elemento unitario, definitivamente pienso que la forma más acertada sería la segunda o la tercera, tanto por ser más atractivas formalmente, como porque la captación de agua tiene más sentido de esa manera.

Por otro lado la envolvente del cilindro podrá ser de vidrio o plástico, para aquellos cultivos que así lo precisen, o de una malla permeable para el caso contrario.

Por último el cilindro se compondrá a partir de tambores que tendrán una capacidad de giro sobre su eje, de tal forma que el usuario pueda realizar las labores propias de la agricultura.

sábado, 20 de noviembre de 2010

pre_vídeo

video

esque[más]

Se presentan aquí gráficos en cuanto a soleamiento, ocurre que cada cultivo tiene unas necesidades diferentes en cuanto a cantidad de luminosidad, es por esto que a través de este estudio pueden plantearse una serie de anillos concéntricos, en los más exteriores se dispondrían las plantas con mayores necesidades de aporte solar y en los interiores al contrario.

Por otro lado, también la cota que tengan dentro de las probetas viene definida por esta necesidad solar, ya que las que se coloquen en los tambores más inferiores (cercanos al suelo) serán las que se desarrollen mejor en zonas sombrías, y al contrario con de las partes altas.



esque[más]

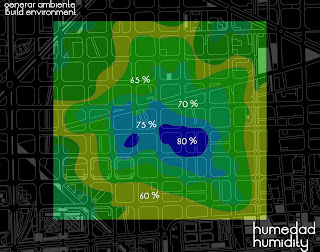

Estos gráficos quieren hacer referencia al comportamiento de la humedad relativa, cada una de las plantas tiene unas necesidades en cuanto a este factor, con valores que en muchos casos no se cumple en la ciudad de Barcelona [humedadRelativaMedia 60%-70%], es por esto que la agrupación de invernaderos generaría una valor de humedad relativa mayor en el centro de los anillos concéntricos que podrían describir la disposición de los mismos



esque[más]

Con estos gráficos quiero, por un lado representar la disposición que podrían adoptar los diferentes productos cultivados, ya que se colocarían los que aguanten mejor las bajas o altas temperaturas (invierno-verano) en los lugares más exteriores dentro de esta disposición concéntrica, y por otro lado la característica que aparece al disponer estos invernaderos verticales agrupados, que es la de generar un microclima, con condiciones más agradables en el interior que en el ambiente de la ciudad.




esque[más]

A partir de las fichas que realicé la semana pasada, preparo unos esquemas, en esta entrada presento los de temperaturas, tanto las de la ciudad de Barcelona en cada estación del año (valores medios de 2009), como las que cada uno de los cultivos puede soportar (máximas y mínimas)





viernes, 12 de noviembre de 2010

[cómo se cultivA...]n6

el último tenía que ser el rey de los invernaderos... el tomate, además gracias a estas indagaciones he averiguado que el tomate puede cultivarse sin suelo, me parece esta una gran oportunidad para las probetas verticales que planteaba en maqueta...

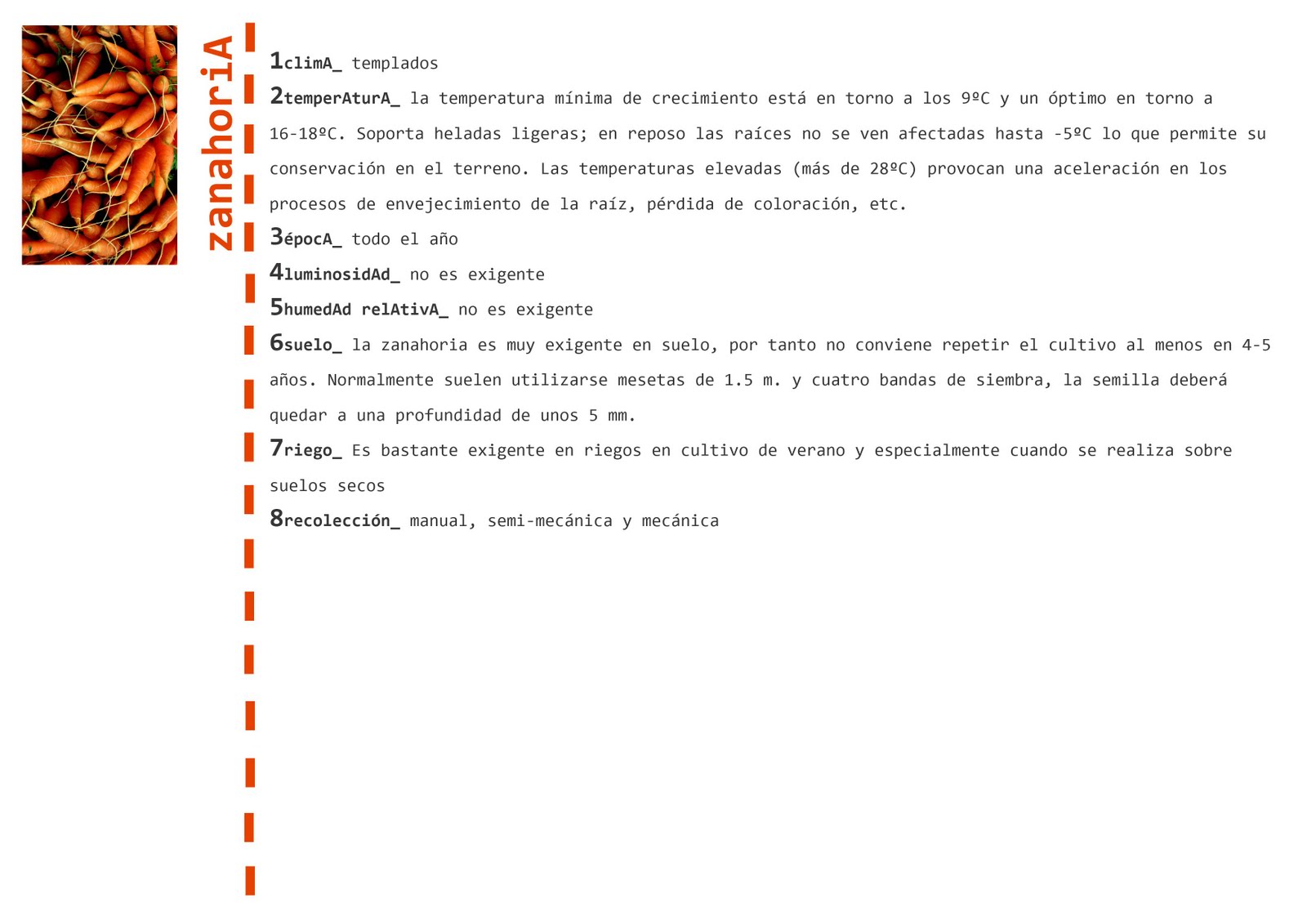

Aunque por otro lado, no quiero dejar de buscar soluciones para el resto de cultivos, según los parámetros fijados, tengo la intención de ir desarrollando formas que sean capaces de contener cada una de las plantaciones


[cómo se cultivA...]n5




[cómo se cultivA...]n4
